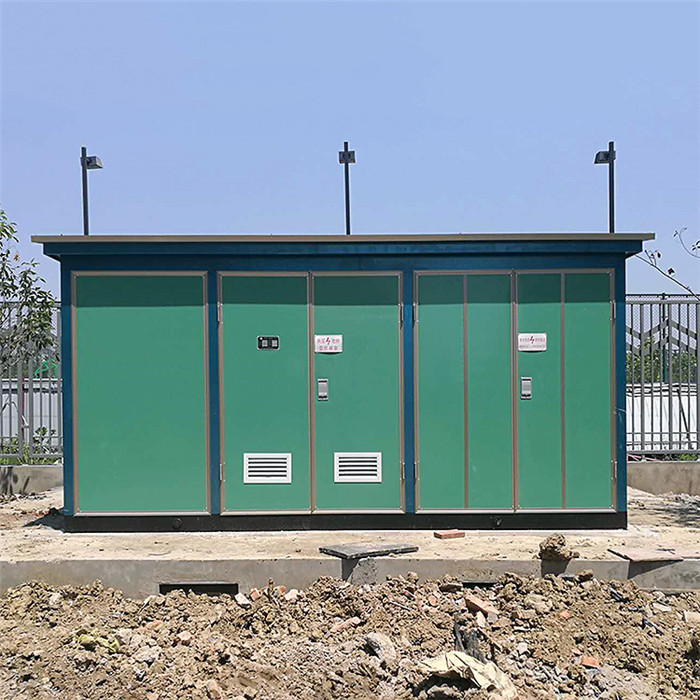

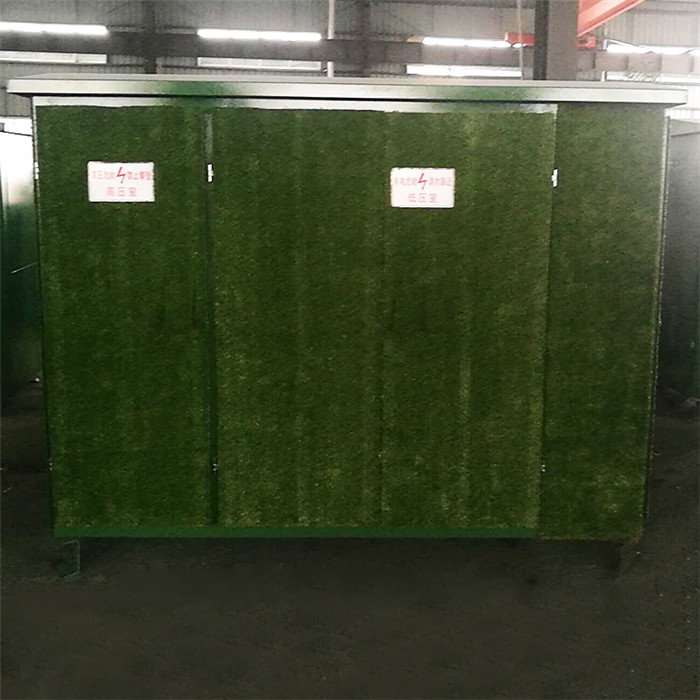

合肥630kva歐式箱變技術規范

文章出處：本站人氣：17699 發表時間：2022-06-07 15:14:06

630kva歐式箱變一般應采用起重機或電動叉車運送，室內商品可采用無縫鋼管鋪底滾推的方式將商品就位，戶外產品應應用起重機起吊就位。起吊應依照相關起重吊裝安全性技術規范開展，并應依據630kva歐式箱變出廠銘牌允差凈重挑選適合起吊機器設備。630kva歐式箱變起吊時要確保起吊鍍鋅鋼絲繩中間交角不超600，起吊時要確保箱變穩定起降。采用頂起吊方法時，應另外應用箱變路基承重梁上四個吊環螺釘，采用底起吊方法時，應采用專用型吊裝工具，以防止撞壞機蓋，有包裝木箱的組變起吊時，應在包裝木箱的四下角墊木有起吊標示處放鍍鋅鋼絲繩起吊。

630kva歐式箱變工程驗收

檢查商品與訂貨合同是不是相符，如產品型號、路線計劃方案等。
檢查原廠文檔是不是齊備。
檢查裝箱單各新項目總數與商品是不是相符。
檢查外型上有無磕磕碰碰、形變、內部電器構件及聯接有無毀壞、掉下來和松脫。

630kva歐式箱變的接線方式：施工工地臨電箱的接線是用五芯電纜聯接，二級配電箱的入線，從一級配電箱的空氣斷路器找出，黃、綠、紅各自接A、B、C相，深藍色線接零，黃綠色兩色的花型線接電線接頭排，并在開關箱周邊就近原則接地裝置，
630kva歐式箱變的關鍵構件：是將高壓電器機器設備、變電器、低壓電氣機器設備等組成緊湊成套設備設備
630kva歐式箱變優勢：具備成套設備性強、重量輕、結構緊湊、運作可以信賴、維護保養便捷、及其可挪動等特性，與常規土建工程式變電站對比，同容積的630kva歐式箱變占地一般僅為常規變電站的1/10~1/5，大大減少了設計方案勞動量及工程施工量，降低了基本建設花費。在配電系統軟件中，可用以環網配電系統軟件，也可用以雙電源或放射性終端設備配電系統軟件，是現階段城鎮變電站基本建設和更新改造的新式設備。
630kva歐式箱變?nèi)毕荩盒枰獰o導電性浮塵，無發生爆炸風險、耐腐蝕金屬材料和電氣元器件的場地應用。

接地設備的工程施工

630kva歐式箱變周邊打接地網，接地網與周邊建造接地網相接。
接地設備的鋪設深層和電焊焊接規定要切合整體規劃的規定和有關規范標準。
接地設備設備完畢后，要在晴空萬里的氣侯，土里的環境濕度到達規范標準的時段，即可開展接地電阻器的測試。倘若有接地阻值不切合標準的接地設備，還要按標準加上相對的接地極和接地母線槽，直至接地阻值切合整體規劃規定。
接地設備與設備的連接要牢固、好看。

郊外630kva歐式箱變設備工程施工

審批：按照630kva歐式箱變生產廠家供求平衡的箱變規劃圖的規定和應用規定，訂購相對的材料和設備，在廂式變內的變電器訂貨前向供電系統一部分供求平衡設備種類，報理審閱。
走線：根據當場勘察，確定10kV開關電源進線有效的進線點，定編相對的受電施工進度計劃
預埋件：開展630kva歐式箱變的根底工程施工，預埋件相對的預制構件和電纜線維護保養無縫鋼管。
設備：根底到達整體規劃抗壓強度的70%左右后，630kva歐式箱變設備到達當場先開展查詢，附注徹底、設備完好無缺、無生銹或機械設備危害后，即可設備的設備。在這一全過程中仍舊注意根底的維護保養。
查詢：箱變工程施工完畢后，施工企業先開展設備自調、自查及格，報修建企業信賴具備試驗資質證書的試驗一部分登場試630kva歐式箱變
